Una réplica metalográfica es una técnica de ensayo no destructivo que permite copiar y analizar la microestructura de un componente metálico in situ, sin necesidad de cortarlo o dañarlo. Se aplica una película plástica o acetato especial sobre la superficie previamente pulida y atacada químicamente para registrar fielmente sus fases, porosidades o grietas
Pasos del análisis replicas metalográficas:
- Limpieza: Se limpia la zona de estudio eliminando óxido, pintura o grasa superficial.
- Desbaste y Pulido: Uso de lijas de agua de grano progresivo para alisar la superficie y se pule hasta tener un acabado tipo espejo.
- Ataque químico: Aplicación de un reactivo químico revelar el relieve de la microestructura del metal.
- Impresión de la Réplica: Se humedece una película de acetato con un solvente adecuado y se adhiere a la superficie para capturar la topografía en 3D.

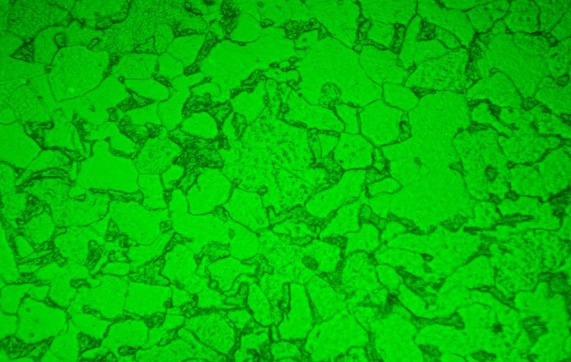

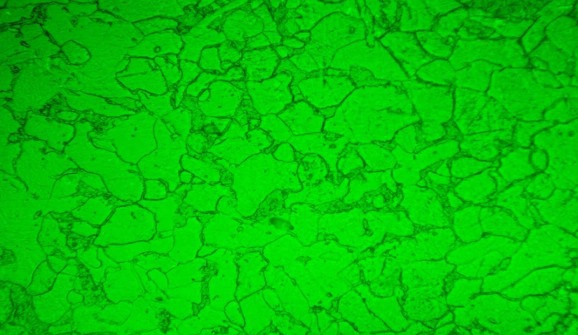

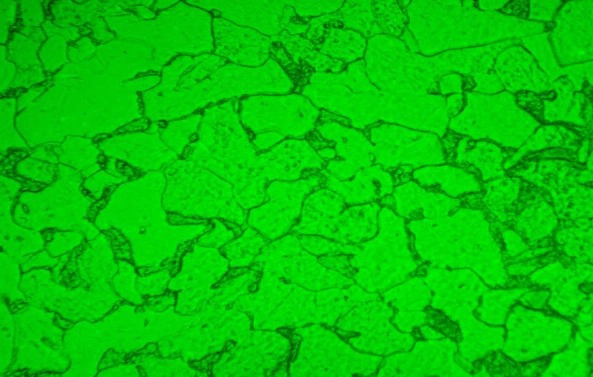

- Análisis: La película retirada se lleva al laboratorio para observarla mediante microscopía óptica o electrónica.
Principales aplicaciones:
- Evaluación de daños por fatiga, corrosión o creep (fluencia térmica) en servicio.
- Inspección de soldaduras, tuberías de petroquímicas y componentes críticos en centrales de energía.
- Estimación de la vida útil remanente de equipos industriales sin interrumpir su operación permanente.
×
